普通光学平台

型号

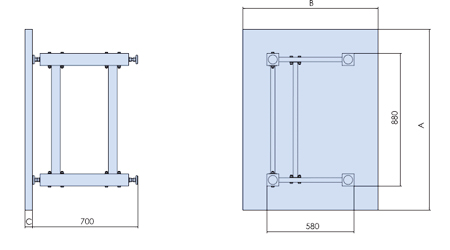

台面尺寸(mm)(AxB)

厚度(mm)(C)

孔距(mm)

孔径

平面度(mm)

重量(kg)

ZH103PTB300x300

300x300

50

25x25

M6

0.8

10

参

数

说

明

ZH103PTB300x600

300x600

50

25x25

M6

1

20

ZH103PTB300x900

300x900

50

25x25

M6

1.1

30

ZH103PTB300x1200

300x1200

50

25x25

M6

1.3

40

ZH103PTB600x600

600x600

50

25x25

M6

1.2

40

ZH103PTB600x900

600x900

50

25x25

M6

1.4

60

ZH103PTB600x1200

600x1200

50

25x25

M6

1.5

80

ZH103PTB900x900

900x900

50

25x25

M6

1.4

90

ZH103PTB900x1200

900x1200

50

25x25

M6

1.6

120

ZH103PTB900x2000

900x2000

50

25x25

M6

1.6

125

ZH103PTB1200x1200

1200x1200

50

25x25

M6

1.6

130

特点：

*铁磁不锈钢台面，特殊的加工工艺保证更高的平面度，散光效果好，不刺眼

*表面阵列M6螺纹孔，孔距25mm，方便安装固定器件

*双层结构，内芯采用蜂窝支撑，增加刚性，减少重量，抗振性好

*平台不平度：0.8-1.6mm/m²

*平台粗糙度：0.02-0.05 mm/m²

*固有频率：0.88-1.0Hz

*振幅小于1μm

*水平精度：0.04mm/ m²

*工作压力：0.2-0.5（Mpa）

*可吸磁，配合磁力底座的使用可以在任意位置固定器件
